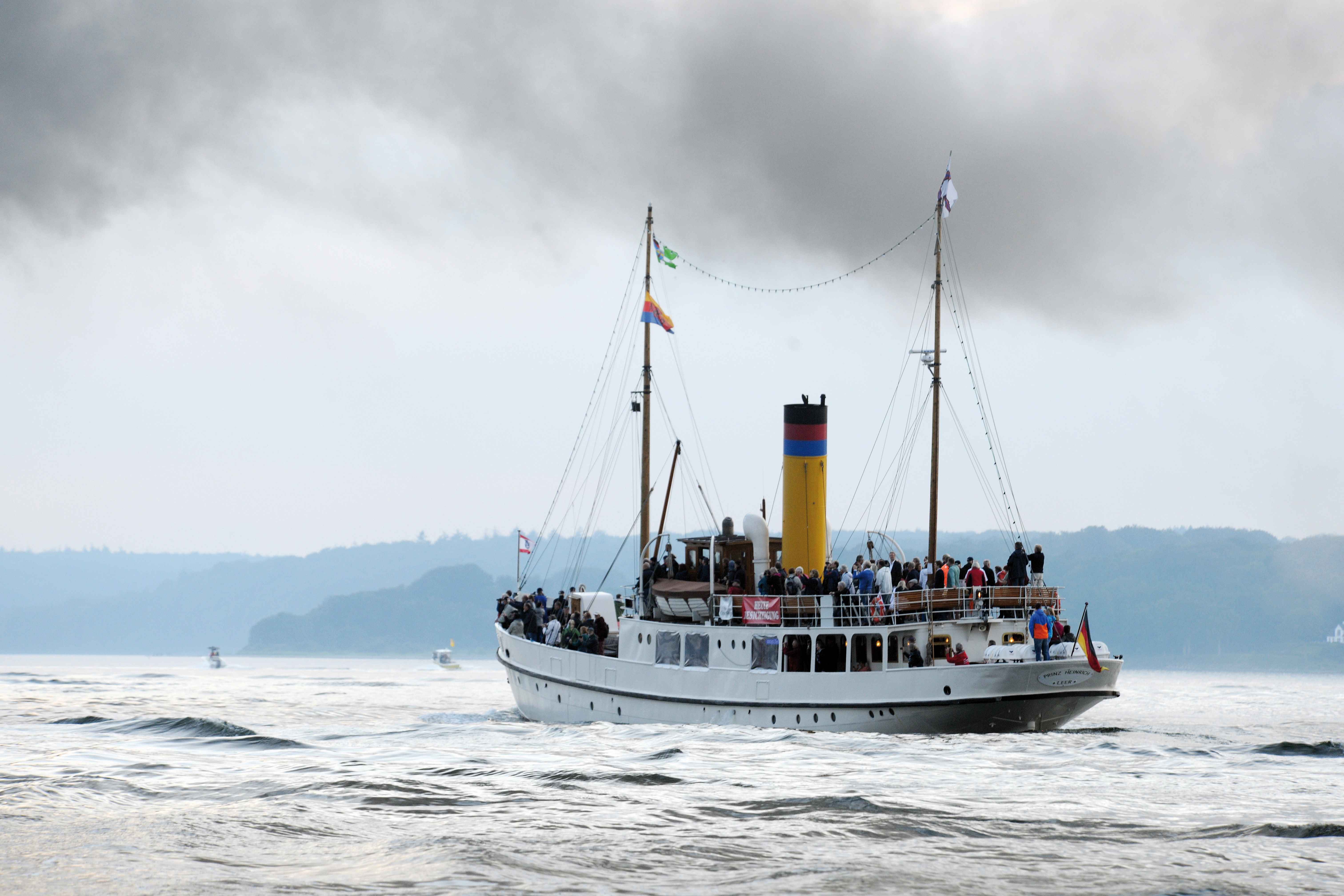

Bauplan: Dampfschiff PRINZ HEINRICH

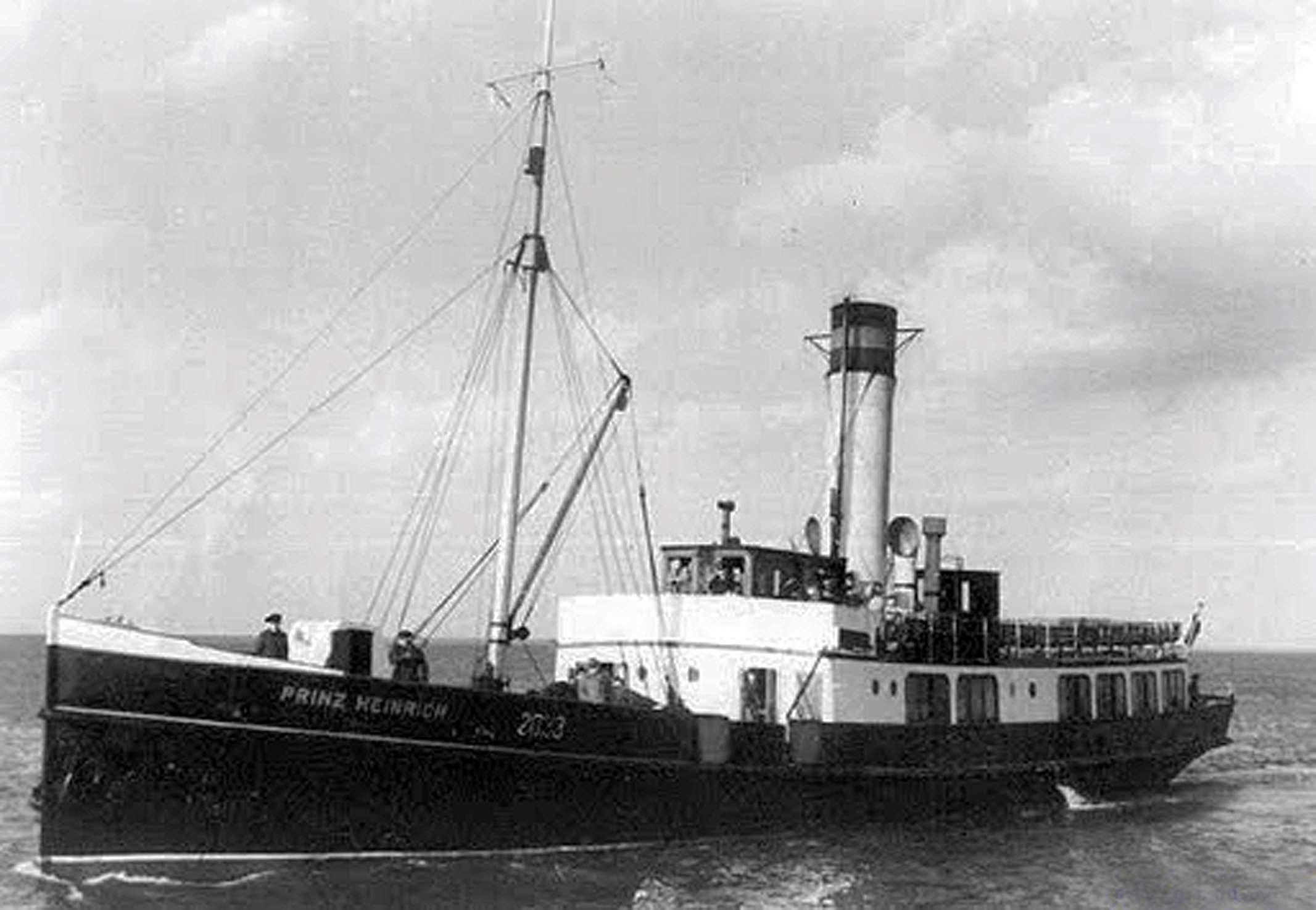

Weit über 100 Jahre ist es her, dass sich die Verantwortlichen in der Schiffahrts- und Hafen-Deputation Hamburg entschieden, einen neuen Schlepper in Auftrag zu geben. Sein Einsatzgebiet sollte die (Unter-)Elbe sein, er sollte mit dem Bagger XI zusammenarbeiten. Dieses ,Gespann’ wurde benötigt, um an den Ufern von Unterelbe und Elbmündung den Strom schiffbar zu halten. Der Schlepper brachte dann die Baggerschuten weg, in die der aufgebaggerte Schlick verfüllt worden war. Die Planung begann 1903, 1904 war der Dampfschlepper fertig und betriebsbereit. Er wurde auf den Namen WOLTMAN getauft.

Die St. Ola war ein "Vielzweckdampfer", mit ihr wurden Personen befördert, Fracht verschifft und Vieh transportiert. Für den Viehtransport waren die großen Luken in der Bordwand vorgesehen. Schiffe dieser Art wurden besonders an schottischen und irischen Küsten eingesetzt. Es waren Stahlschiffe mit gediegenen Holzaufbauten. Trotz einfacher Bauweise machen diese Dampfer einen optisch aufwendigen Eindruck - die Masten, teilweise noch mit Stützsegel aufgeriggt, die Beiboote, der Ladebaum, das Ankergeschirr und die Decksausstattung mit offenem Brückenstand machen dieses Schiff zum modellbauerischen Leckerbissen. Die Firma Harhaus konnte von diesem Schiff Originalunterlagen auftreiben und anhand dieser eine authentische Modellbau-Dokumentation erarbeiten. Der Maßstab wurde bewußt groß angelegt, sodass der Modellbauer in der Lage ist, auch einen echten Dampfantrieb einbauen zu können! Der Bauplan gibt sämtliche Einzelheiten als Schnitt- oder Detailzeichnung wieder. Der Planmaßstab liegt bei 1:33 Technische Daten des Originals: Länge: 41,3 mBreite:  6,7 mTiefgang :3,3 m

Modelldampfmaschinen mit Drehschiebersteuerung gibt es viele und auch die technische Umsetzung unter den Modellbaukollegen zeigt eine beachtliche Kreativität. Am Anfang dieses Projekts stand aber eine besondere Aufgabenstellung. Ein einfacher, wartungsarmer Dampfantrieb mit ausreichender Leistung, um ein Modellboot anzutreiben, sollte entstehen. Entstanden ist ein Dampfmotor, der mit so mancher Tradition im Dampfmodellbau bricht und modernere Antriebs- und Steuerungslösungen in sich vereint. Abgerundet wird das Gesamtkonzept durch die Dimensionierung eines Dampfkessels und den Bau einer Vorrichtung zur Messung der Leistung. Der Autor stellt in dieser Ausgabe die unterschiedlichen Drehschiebervarianten vor und geht intensiv auf die Drehschieberdimensionierung ein. Von den theoretischen Grundlagen zur Leistungsmessung über den Bau eines Leistungsprüfstandes geht es thematisch weiter zur Auswertung der Leistungsmessung. Die wärmetechnische Berechnung des Dampfkessels fehlt ebenso wenig wie die Betrachtung zum Festigkeitsnachweis. Das Buch beinhaltet alle zum Bau des Dampfmotors erforderlichen Informationen inklusive der Zeichnungssätze, Baubeschreibungen und Berechnungen für den Dampfmotor und Dampfkessel sowie der Presse zur Herstellung der Kesselböden.

In dieser Ausgabe der Reihe DAMPF beschreibt Jens Hinrichsen anhand von ausführlichen Zeichnungen sowie Stücklisten und Fotografien den Bau seiner doppeltwirkenden Zweizylinder-Dampfmaschine mit Marshall-Steuerung und Muschelschiebern. Die Maschine ist zusätzlich mit einem einstufigen Getriebe und einer Zweizylinder-Wasserpumpe ausgerüstet. Die Baubeschreibung enthält Materialangaben der einzelnen Bauteile. Ein Kapitel widmet sich der Fertigung und Montage. Hilfreiche Informationen zur Materialbeschaffung finden sich wie gewohnt im Bezugs- und Quellenhinweis; weiterführende Literatur im gleichnamigen Verzeichnis.Zum Einlaufen der Dampfmaschine wird ein Gleichstrommotor verwendet. Ein Versuchsaufbau zur Leistungsbestimmung wird anhand eines Schaltplanes beschrieben. Diagramme und Tabellen mit Messdaten dienen zum Vergleich für eigene Messreihen.

Die hier vorliegende Journal-Dampf-&-Heißluft-Sonderausgabe Bauplan-Kollektion 4 beinhaltet die kompletten Baupläne von nicht weniger als acht herausragenden und erprobten Dampf- bzw. Heißluftmotoren-Modellen zum Nachbauen.Die Baupläne stammen allesamt von unserem langjährigen Autor Ernst-Arno Kruse und sind für Einsteiger und Profis gleichermaßen geeignet.<br>Ernst-Arno Kruse beschäftigt sich seit Jahrzehnten mit dem Modellbau. Das zweckmäßige Design seiner Modelle ist unverkennbar. In der Kombination der verwendeten Materialien und der soliden und gleichermaßen zeitlosen Ausführung lässt sich die typische Handschrift des Modellbauers erkennen.<br>Die umfangreichen Zeichnungen sind leicht verständlich. Ausführlich erklärende Texte mit aussagefähigen Fotos runden die durch Typenvielfalt geprägte Sonderausgabe Bauplan-Kollektion 4 zu einem Gesamtwerk ab.<br>In der vorliegenden Ausgabe ist wieder für alle etwas dabei! Folgende Baupläne sind enthalten: TSM-02 Vakuummotor „VM-184” Vakuummotor „VM 275” Vakuummotor „VB-01” Dampfmaschine „KS-212” Dampfmaschine „OZ-3S”. Dampfmaschine „OZB-01” Dampfmaschine „DZ-16”
